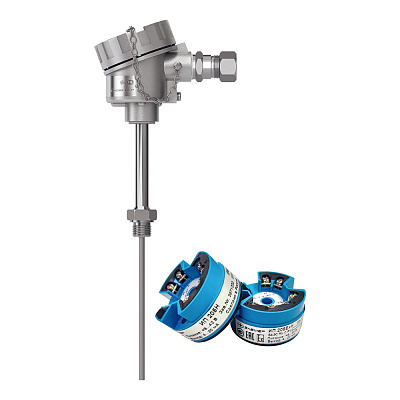

Термопреобразователи ТПУ-205
ТПУ-205 предназначены для измерения и преобразования температуры в унифицированный выходной сигнал постоянного тока 4…20 мА.
В состав ТПУ-205 входят первичный преобразователь температуры (ПП), преобразователь измерительный (ИП).
В качестве ПП используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585-2001.
ИП является микропроцессорным устройством, который устанавливается в головку термопреобразователя.
Описание: Термопреобразователи ТПУ-205
Технические характеристики:
- Исполнения:
общепромышленное;
взрывобезопасное с видом взрывозащиты «искробезопасная
взрывобезопасное с видом взрывозащиты «взрывонепроницаемая оболочка» с добавлением в шифре индекса «Ехd». - Диапазон унифицированного выходного сигнала — 4…20 мА.
- Параметры электрического питания: =24 В, =36 В для ТПУ-205, ТПУ-205Exd и =24 В для ТПУ-205Ех;
- Потребляемая мощность — не более 0,8 Вт.
- Длина монтажной части — 10…6500 мм.
- Габаритные размеры — 150×150×150 мм.
- Масса — 1,4…8,0 кг.
- Рабочие условия измерений:
температура окружающей среды — –50…85 °C;
относительная влажность при температуре +35 °С — не более 95%;
атмосферное давление — 84,0…106,7 кПа. - Маркировка взрывозащиты: 0Ех ia IIС Т6 Ga Х для ТПУ-205Ех и 1Еx d IIС Т6 Gb Х для ТПУ-205Ехd.
- Средняя наработка на отказ — не менее 50000 ч.
- Средний срок службы — не менее 15 лет.
Характеристики: Термопреобразователи ТПУ-205
Метрологические характеристики
| Тип НСХ первичного преобразователя | 100М, Pt100 | 100М, Pt100 | 100М, Pt100 | ТХА(К) |
| Диапазон измерений температуры*, °С | –50…+200 | –50…+500 | –50…+500 | –50…+1300 |
| Пределы допускаемой основной погрешности приведенной к диапазону измерений γ, % (пределы допускаемой основной абсолютной погрешности измерений температуры, Δ, °С) | ±0,25 (±0,625) ±0,50 (±1,250) ±1,00 (±2,500) ±1,50 (±3,750) |
±0,25 (±1,375) ±0,50 (±2,750) ±1,00 (±5,500) ±1,50 (±8,250) |
±0,50 (±2,750) ±1,00 (±5,500) ±1,50 (±8,250) |
±0,5 (±6,75) ±1,0 (±13,50) ±1,5 (±20,25) |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %, при γ |
||||
| ±0,25 | ±0,50 × γ** | |||
| ±0,50; ±1,00; ±1,50 | ±0,25 × γ** | |||
| Пределы допускаемой дополнительной погрешности для ПП ТП, вызванной изменением температуры их свободных концов, °С | ±1,5 | |||
* — Рабочие диапазоны измерений могут находиться в пределах диапазона измерений с учетом минимального интервала измерений:
- для ТПУ-205 с ТС минимальный интервал измерений равен 30 °С
- для ТПУ-205 с ТП минимальный интервал измерений равен 300 °С
** — γ — пределы допускаемой основной погрешности приведенной к диапазону измерений
Документация и сертификаты: Термопреобразователи ТПУ-205
Опросные листы
Документация
Сертификаты

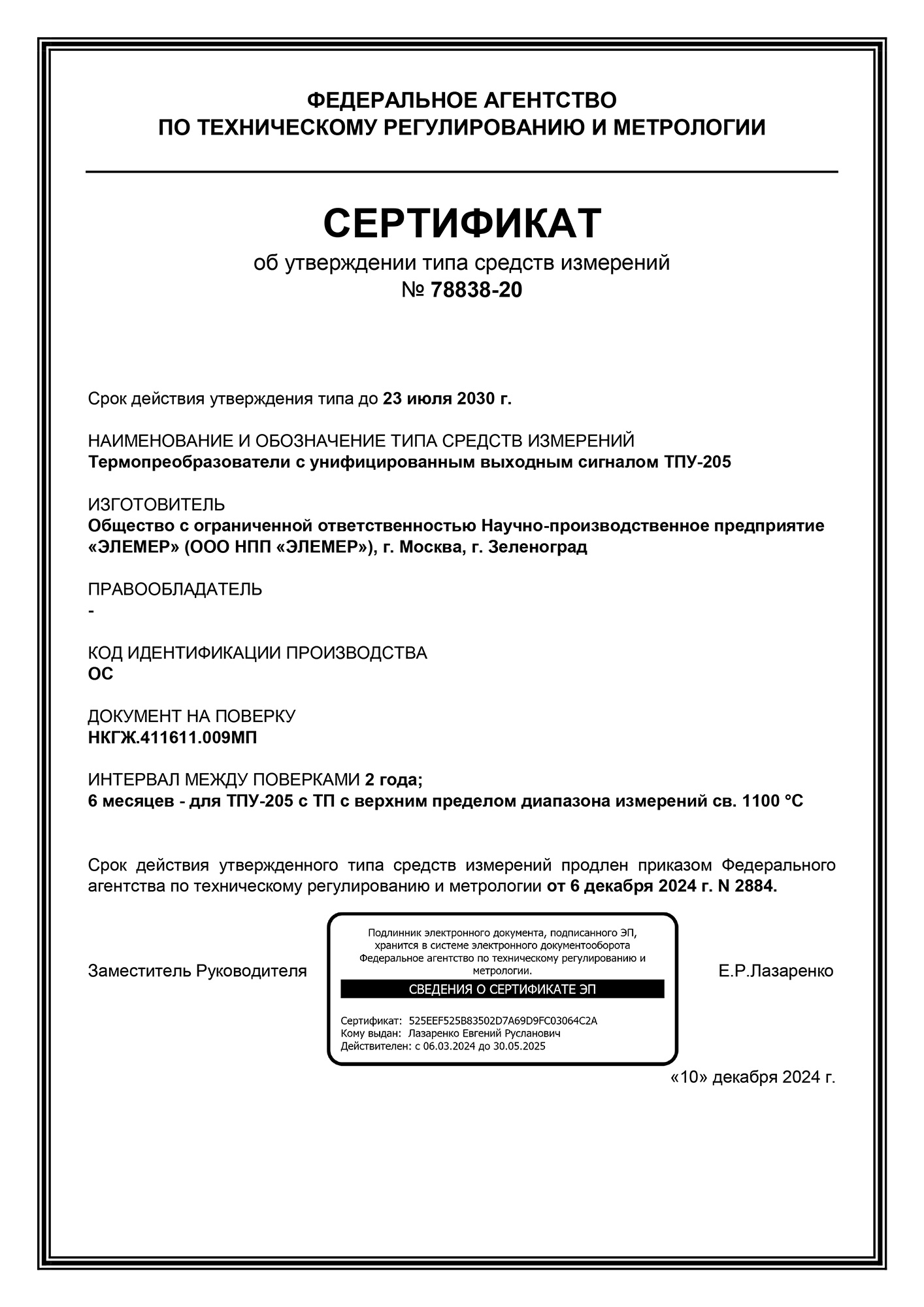

- Свидетельство об утверждении типа средств измерения ТПУ-205 (до 23.07.2025)

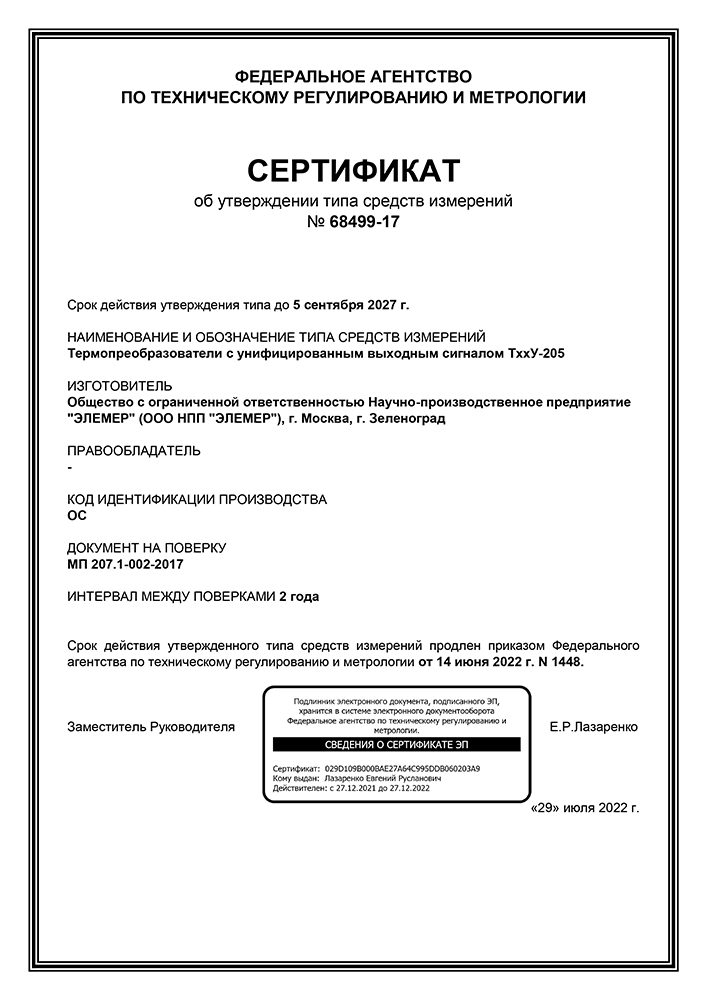

- Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 67098 (до 05.09.2022 г.)

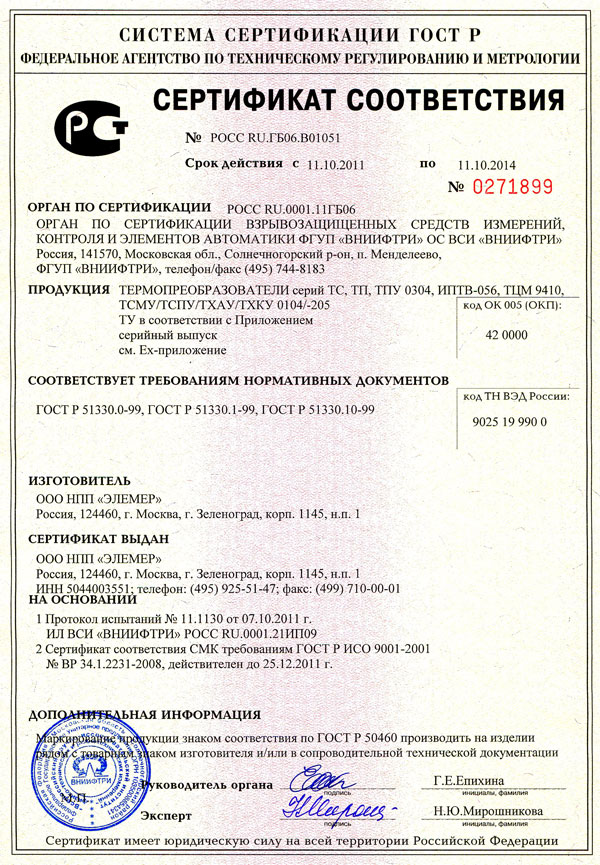

- Сертификат соответствия TxxУ-205 техническому регламенту Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ТС RU С-RU/ОБ01.В.00160 (до 25.04.2022 г.)

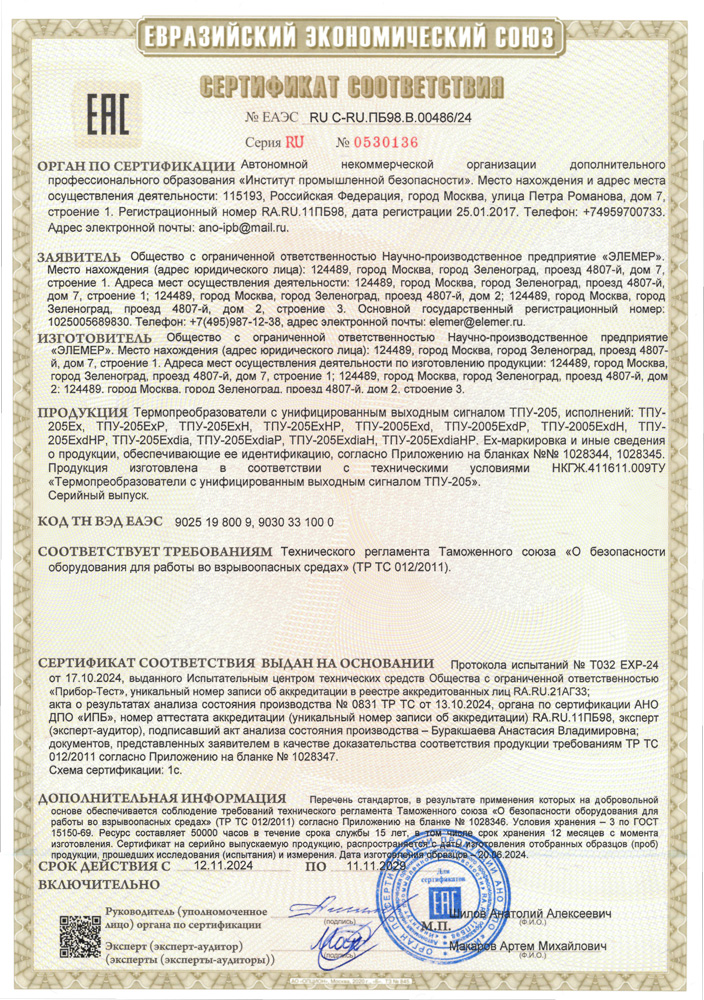

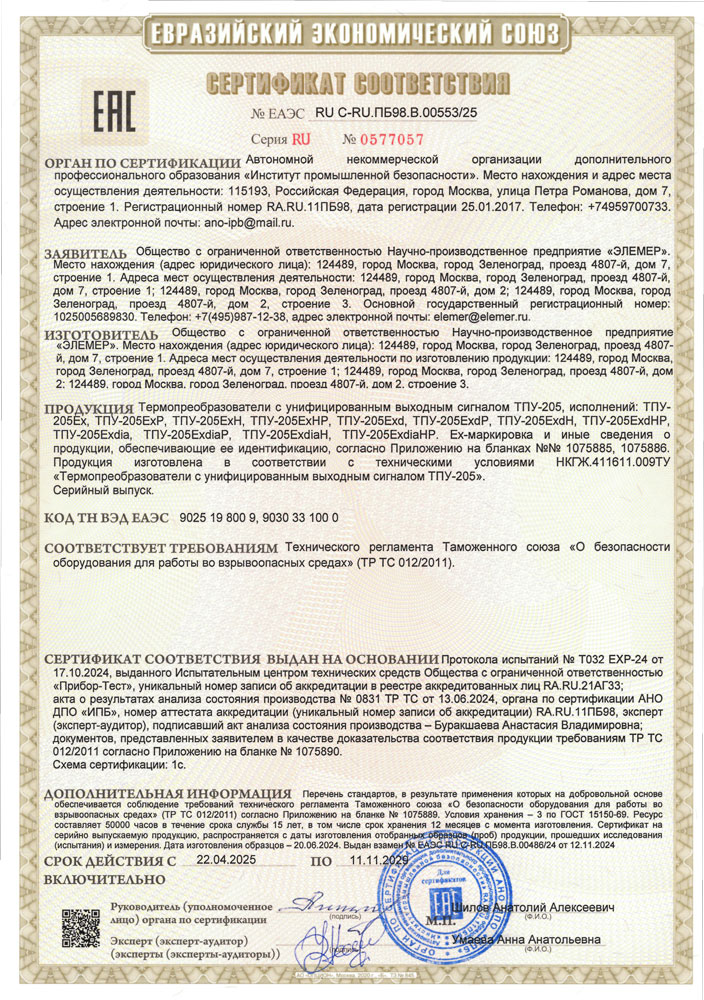

- Сертификат соответствия ТПУ-205 техническому регламенту Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.ПБ98.В.00050/19 (до 07.08.2024 г.)

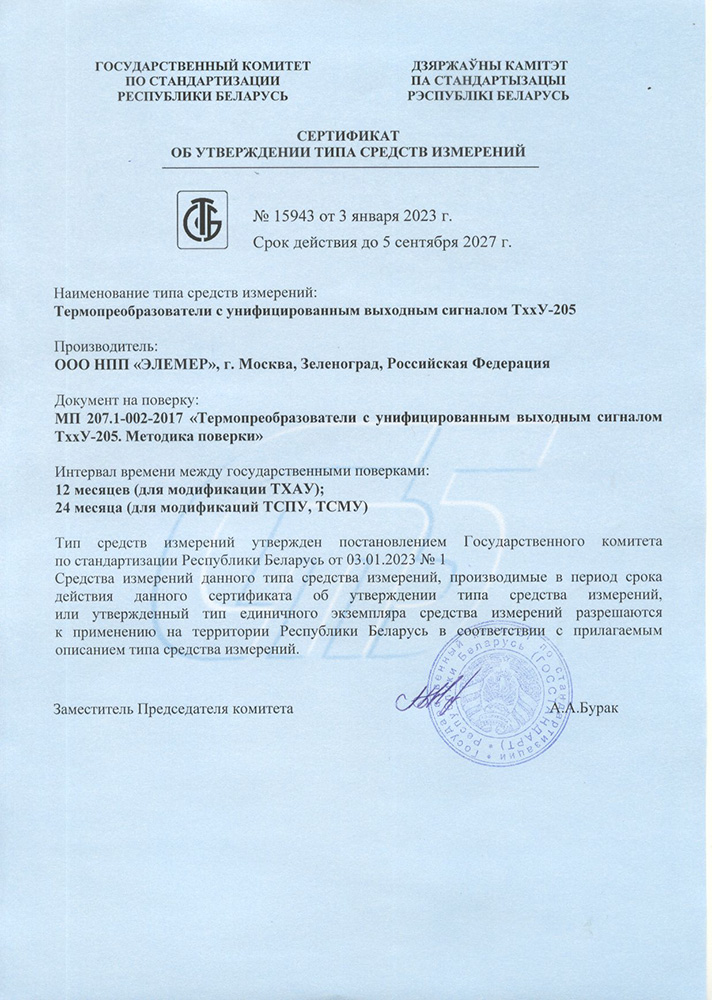

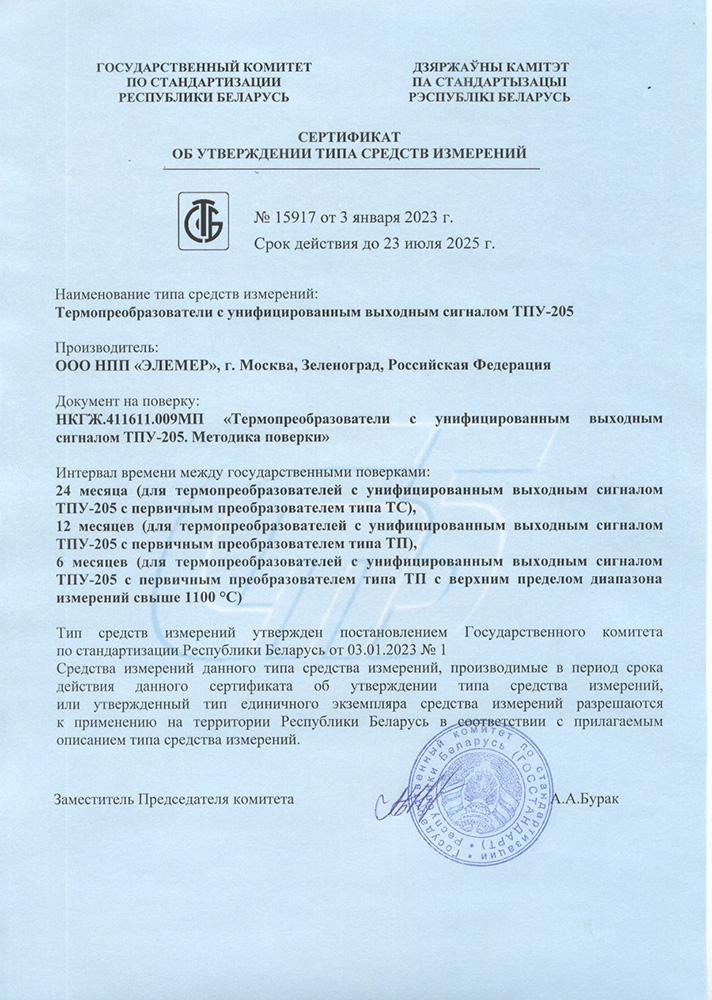

- Беларусь. Сертификат об утверждении типа средства измерений № 11716 (до 05.09.2022 г.)

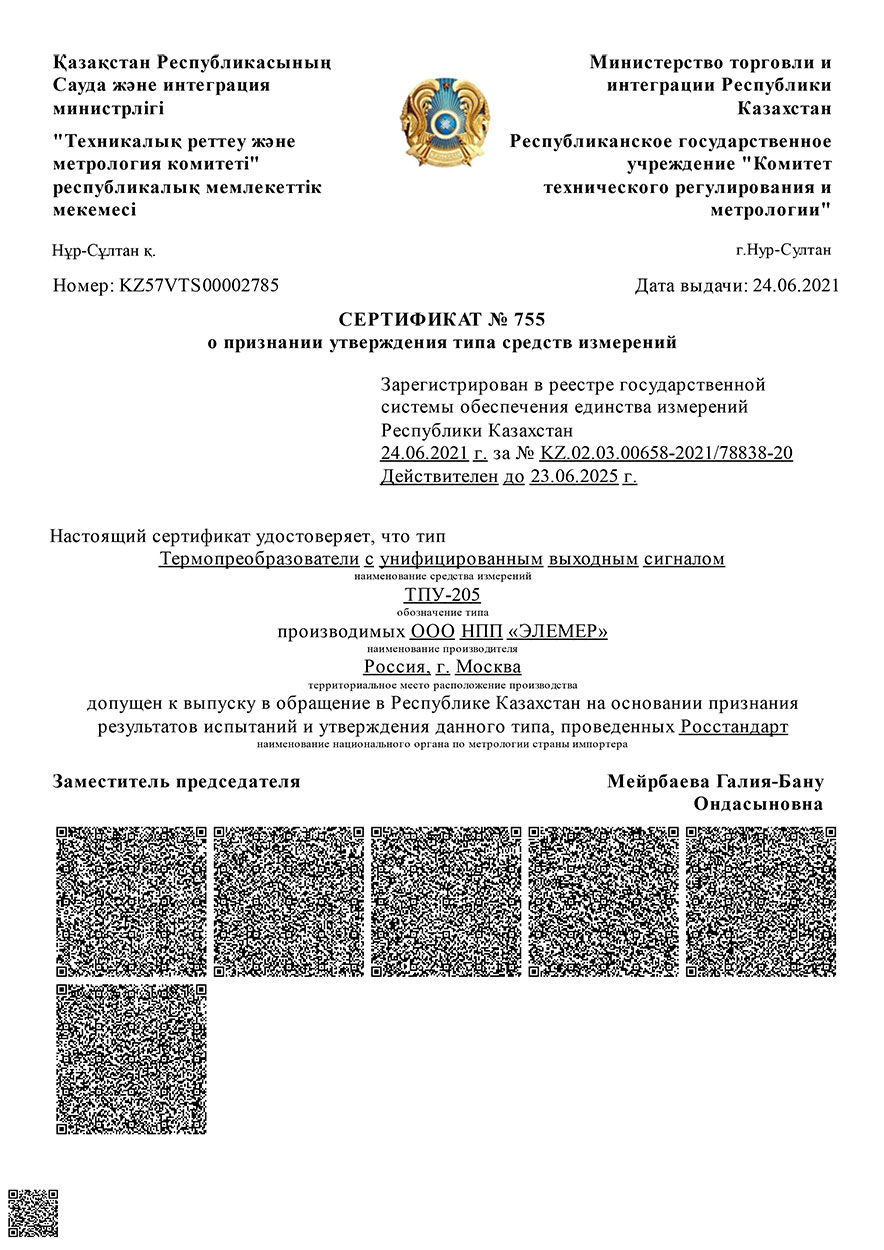

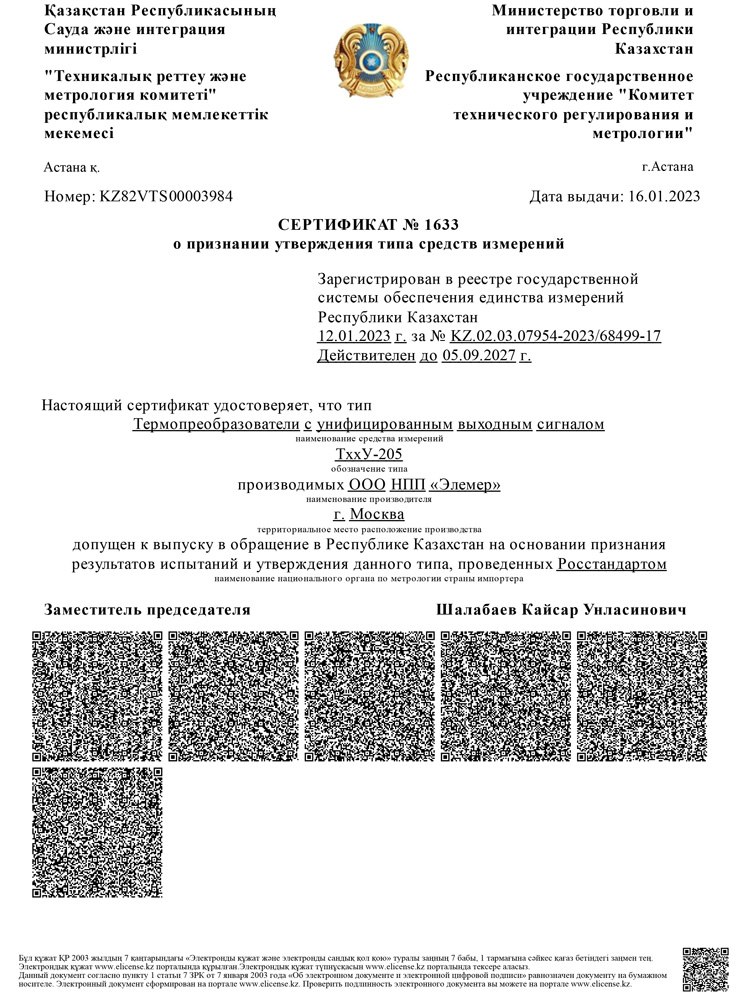

- Казахстан. Сертификат о признании утверждения типа средств измерений № 14587 (до 05.09.2022 г.)
- Казахстан. Разрешение на применение технических устройств № KZ11VEH00000389 (от 22.11.2013 г.)
