ЭЛЕМЕР-РЭМ для пищевой индустрии

Расходомеры-счетчики электромагнитные ЭЛЕМЕР-РЭМ в гигиеническом исполнении разработаны специально для пищевой индустрии, включающей процессы производства молока, питьевой воды, соков и иных сред. Особенностью прибора является первичный преобразователь из нержавеющей стали марки 12Х18Н10Т, который оснащен быстроразъемным присоединением DIN 11851 «Молочная муфта» или DIN 32676 Clamp.

Изоляцию от среды обеспечивает футеровка из фторопласта (Ф4); полированные электроды выполнены из материала нержавеющая сталь, хастеллой, тантал, титан. Первичный преобразователь прибора изготавливается без окраски и имеет базовый уровень защиты от внешних воздействий IP67. Прибор располагает экспертным заключением ФБУЗ «Центр гигиены и эпидемиологии в городе Москве», подтверждающим соответствие ЭЛЕМЕР-РЭМ Разделу 3 и 16 Главы II Единых санитарно-эпидемиологических и гигиенических требований к товарам, подлежащим соответствующему надзору.

Ключевые особенности расходомеров ЭЛЕМЕР-РЭМ

  • Гигиенические виды присоединения;
  • Относительная погрешность — от 0,2 %;
  • Динамический диапазон до 1:200;
  • Широкий набор выходных сигналов.

Характеристики: ЭЛЕМЕР-РЭМ для пищевой индустрии

Характеристики

Основные характеристики

  • Типоразмерный ряд — Ду 15…Ду 100;
  • Температура среды — –40…+150 °С;
  • Давление среды — 1,6; 2,5 МПа;
  • Минимальная электрическая проводимость среды — 2×10–4 См/м;
  • Относительная погрешность — ±0,2 %, ±0,5 %, ±1 %, ±2 %;
  • Выходные сигналы — импульсный, частотный, токовый (4…20 мА), реле;
  • Цифровой протокол HART (v.7);
  • Напряжение питания — 24 В, ~220 В 50 Гц;
  • OLED индикатор — графический (разрешение 128×64);
  • Пылевлагозащита — IP67, IP68 (для первичного преобразователя в раздельной версии);
  • Климатическое исполнение — –60…+70 °C (УХЛ1).

Показатели надежности

  • Средняя наработка на отказ — не менее 150 000 часов;
  • Средний срок службы — не менее 15 лет;
  • Межповерочный интервал — 5 лет;
  • Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.

* — возможность предоставления расширенных гарантийных обязательств рассматривается в индивидуальном порядке по согласованию с высшим руководством НПП «ЭЛЕМЕР».


Климатическое исполнение

Вид Группа ГОСТ Диапазон температуры окружающего воздуха при эксплуатации, °С
C2 Р 52931-2008 –40…+70
C3 –60…+70
C3 –25…+70
T3 15150-69 –25…+70
УХЛ.1 –60…+70
УХЛ.1.1 –60…+70
УХЛ.1.1 –25…+70
УХЛ.3.1 –25…+70

Внешний вид и модификации ЭЛЕМЕР-РЭМ

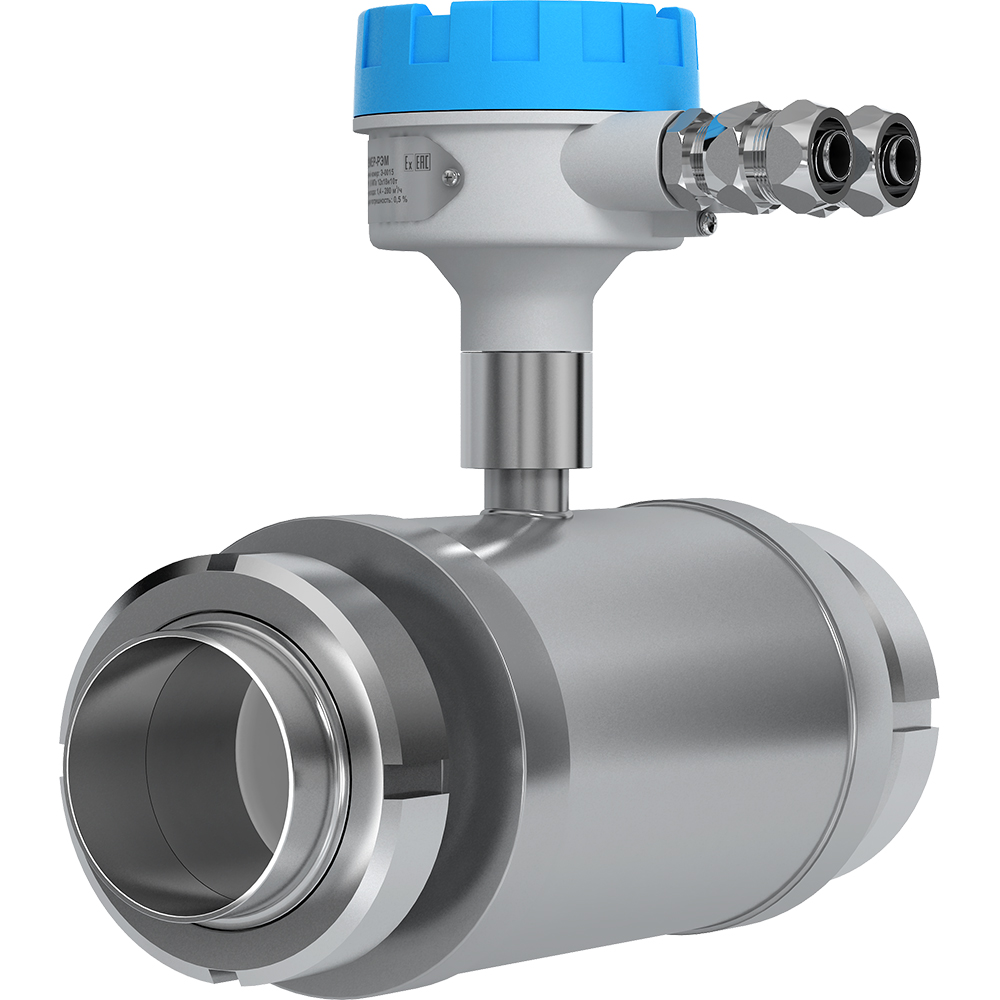

Внешний вид моделей Нажмите для увеличения Нажмите для увеличения
Характеристика первичного преобразователя (ППР)

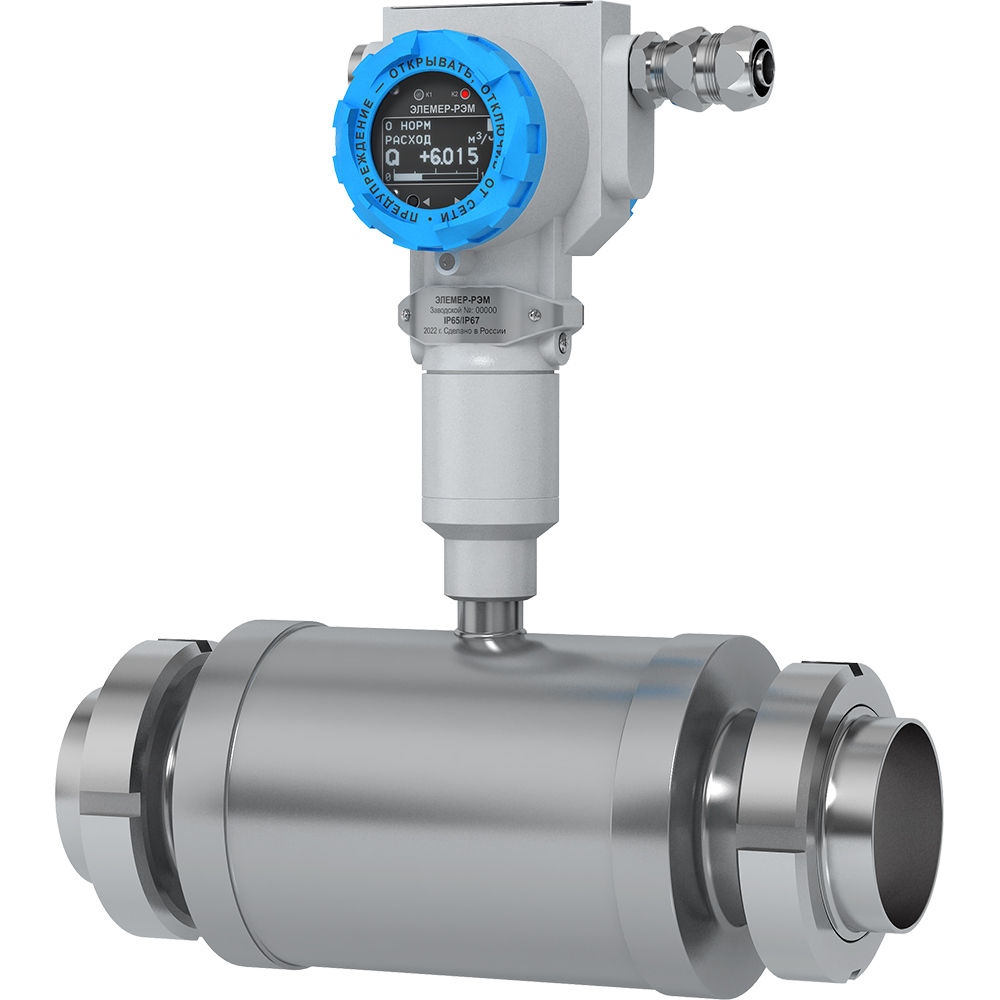

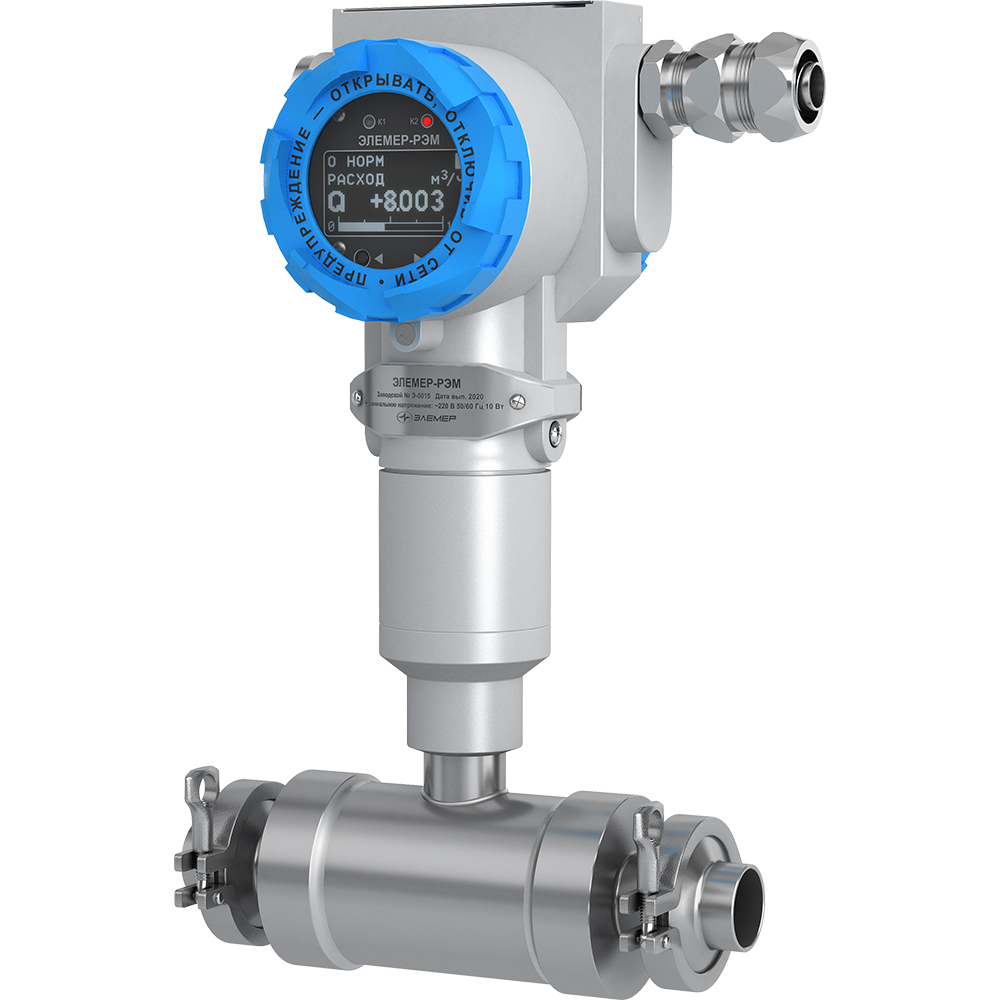

Вид присоединения Нажмите для увеличения Нажмите для увеличения
Модель DIN 32676 Clamp DIN 11851
«Молочная муфта»
Материал ППР нержавеющая сталь
Типоразмерный ряд, Ду, мм 15…100
Ру, МПа 1,6; 2,5
Температура среды, °С –40…+150
Футеровка фторопласт (Ф-4)
Электрод нержавеющая сталь, хастеллой, титан, тантал
Раздельная версия доступно (межблочный кабель до 500 м)

Характеристика блока преобразования расхода (БПР)

Тип блока БПР-02 БПР-02М БПР-03МВ

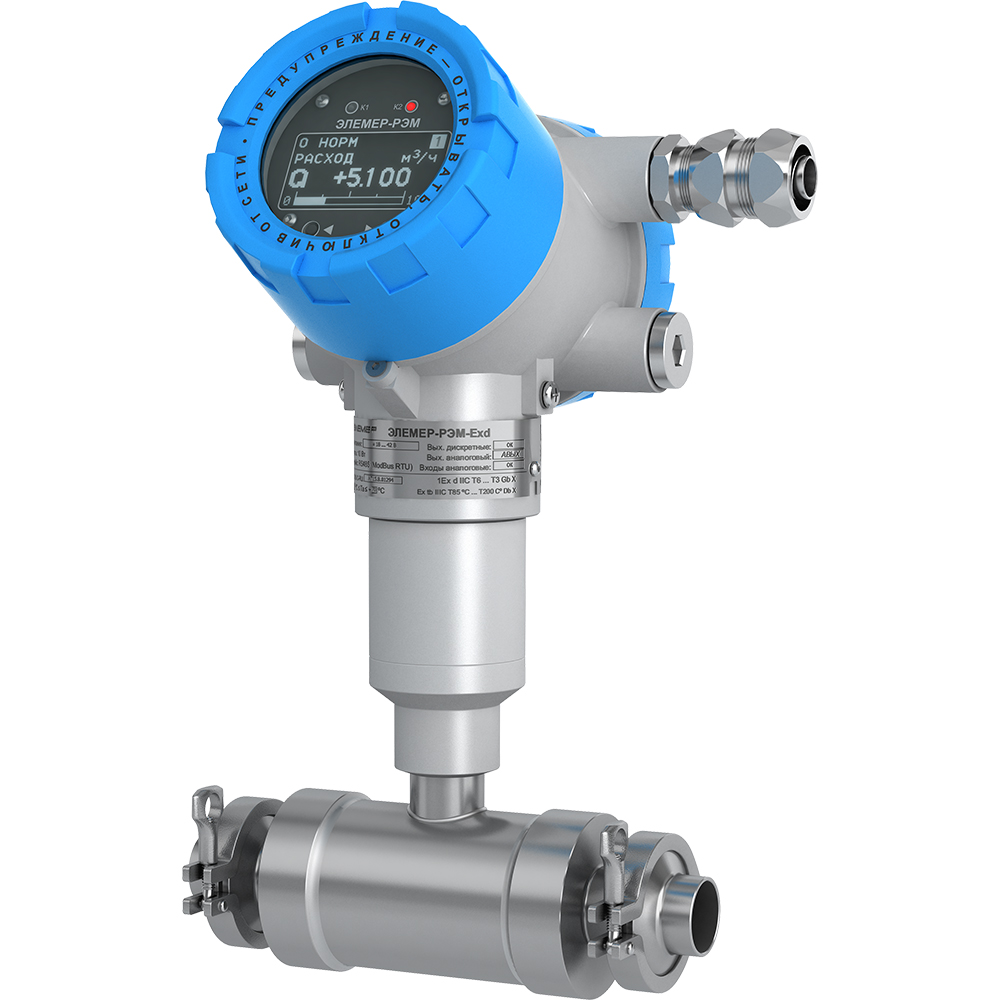

Варианты исполнения блока преобразования расхода (БПР) и характеристики Нажмите для увеличения Нажмите для увеличения Нажмите для увеличения
Индикатор OLED-индикатор 128×64 точки; 2,42” Графический ЖК-индикатор с подсветкой 128×64 точки
Выходные каналы аналоговые 4…20 мА + HART 4…20 мА
Выходные каналы дискретные
  • канал 1 — универсальный (частотный, импульсный, релейный);
  • канал 2 — только импульсный или релейный.
2 канала (универсальных), конфигурация по выбору:
  • частотный (0…10000 Гц);
  • импульсный;
  • релейный.
Тип цифрового протокола HART v.7 Modbus RTU
Интерфейс RS-485
Электропитание =24 В ~220 В 50 Гц =24 В, ~220 В 50 Гц
Функция архивации данных, календарь, часы реального времени +
Меню только переключение экранов экранное меню, возможность частичного конфигурирования
Полное конфигурирование с помощью HART-модема HM-10/U с помощью МИГР посредством ПК по интерфейсу RS-485
Особенности управления сенсорные кнопки под стеклом механические кнопки под стеклом герконовые кнопки под стеклом

Типоразмерный ряд и индекс рабочего давления

Молочная муфта (DIN 11851) Кламп (DIN 32676) Ру, МПа
125, 150 15, 20, 25, 32, 40, 50, 65,80 1,6
15, 20, 25, 32, 40, 50, 65, 80,100 2,5

Типоразмерный ряд и диапазон расхода

Номинальный диаметр, DN, мм Наименьший расход, Qmin, м3 Переходный расход, QП, м3 Наибольший расход, Qmax, м3
15 0,033 0,065 6,5
20 0,06 0,12 12
25 0,09 0,18 18
320,150,330
400,230,4546
500,360,7272
650,61,2120
800,91,8182
1001,42,8284
1503,256,5650

Метрологические характеристики

Код динамического диапазона Пределы допускаемой относительной погрешности измерений объемного расхода и объема
«С»
(динамический диапазон 1:100)
±0,2%
±0,5%
±1,0%
±2,0%
«Р»
(динамический диапазон 1:200)
  • ±0,2% в диапазоне от 0,01×Qнаиб (включительно) до Qнаиб
  • ±0,5% в диапазоне от 0,005×Qнаиб до 0,01×Qнаиб
±0,5%
±1,0%
±2,0%

* — типоразмер DN 400 недоступен с индексом исполнения А02


Габаритные присоединительные размеры и масса

Компактное исполнение расходомера, тип присоединения к процессу «молочная муфта»

Нажмите для увеличения
DN, ммPN, ммD, ммD1, ммD2, ммA, ммL, ммМасса, кг
15405516191611675
20406520231711765,5
25407626291822026
32408632351922366,5
40259438412102487,5
502511150532272769
6525130667023629211
8025146818525036214
1002516610010427240018
1251619412512930036421
1501622215015432837024

Компактное исполнение расходомера, тип присоединения к процессу «кламп»

Нажмите для увеличения
DN, ммPN, ммD, ммD1, ммD2, ммA, ммL, ммМасса, кг
1525551619161174,45
2025652023171179,45,5
2525762629182203,46
3225863235192223,46,5
4025943841210233,47,5
50161115053227253,49
65161306670236279,411
80101468185250329,414
10010166100104272339,418
12510194125129300339,421
15010222150154328337,424

Документация и сертификаты: ЭЛЕМЕР-РЭМ для пищевой индустрии

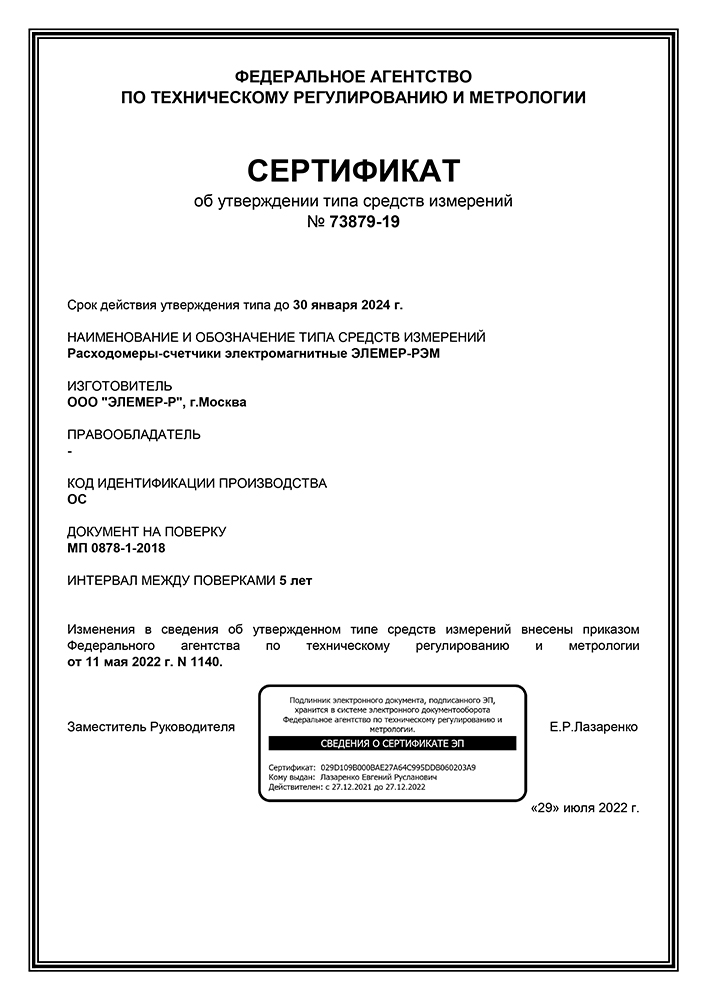

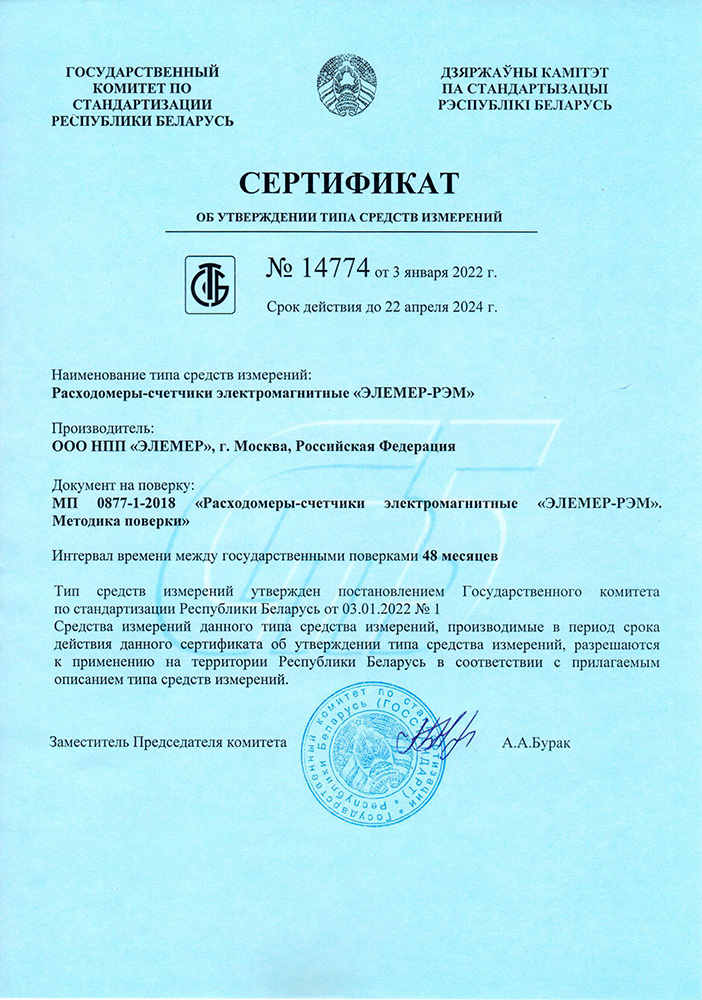

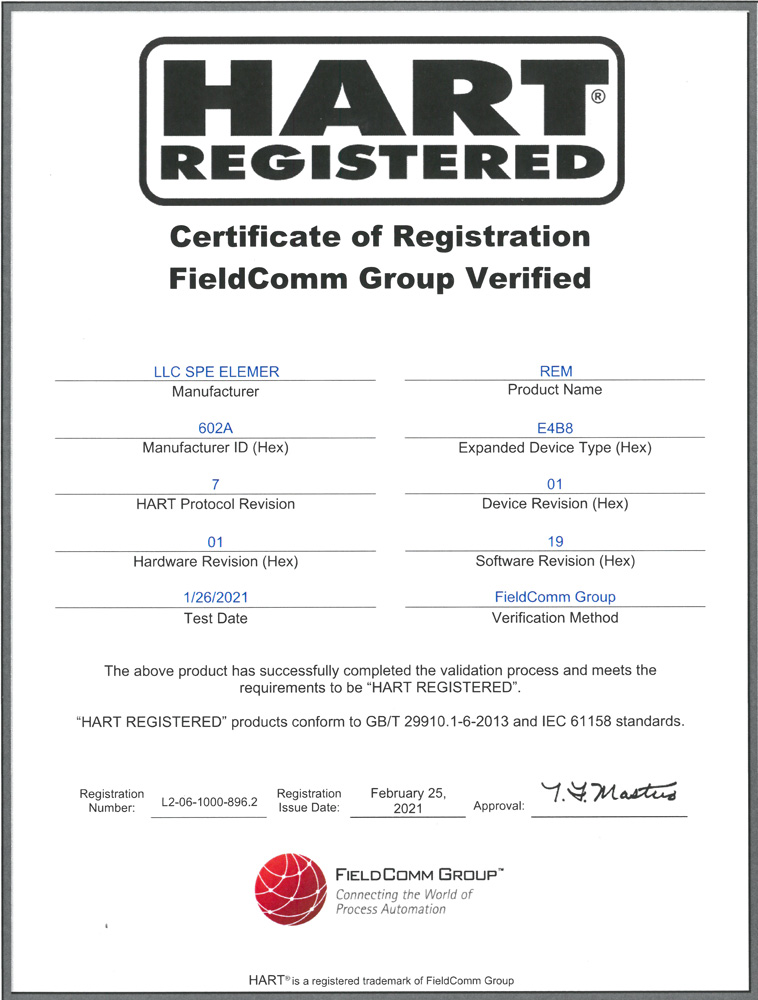

Сертификаты
